1cm 패널이 제트엔진의 저주파를 삼키는 날

1. Future Diary (2029년 6월 18일, 인천 영종도 수도권 항공소음 저감 실증센터)

‘이 패널은 소리를 막는 벽이 아닙니다. 엔진이 내는 주파수를 먼저 읽고 그 주파수에 맞춰 안쪽에서 소리의 에너지를 열로 바꿉니다.’ — 가상 실증센터 음향시스템 책임연구원 이서윤

오전 5시 42분, 영종도 운서동의 가상 수도권 항공소음 저감 실증센터는 아직 어두웠다. 격납고 안에는 중형 터보팬 엔진의 앞부분만 고정돼 있었고 회전축 옆의 경고등이 주황색으로 깜빡였다. 바닥에는 1cm 두께의 회색 패널 타일 24장이 원형으로 끼워져 있었다. 표면은 일반적인 벌집형 라이너보다 매끈했지만 손끝으로 문지르면 0.3mm 안팎의 미세한 슬롯이 가볍게 걸렸다.

시험 담당자는 귀마개 위에 다시 전자식 청력 보호구를 눌러 쓰고 태블릿 화면을 확인했다. 화면에는 팬 회전수, 블레이드 통과 주파수, 흡음 패널의 실시간 임피던스가 동시에 표시됐다. 엔진이 8,400rpm으로 올라가자 격납고의 공기가 먼저 떨렸다. 가슴뼈를 누르는 듯한 낮은 웅웅거림이 금속 벽을 타고 번졌지만 패널이 설치된 덕트 구간을 통과한 뒤에는 그 소리가 갑자기 얇아졌다. 바닥의 작은 나사들이 더 이상 떨리지 않았고 옆에 세워 둔 종이컵의 물결도 잦아들었다.

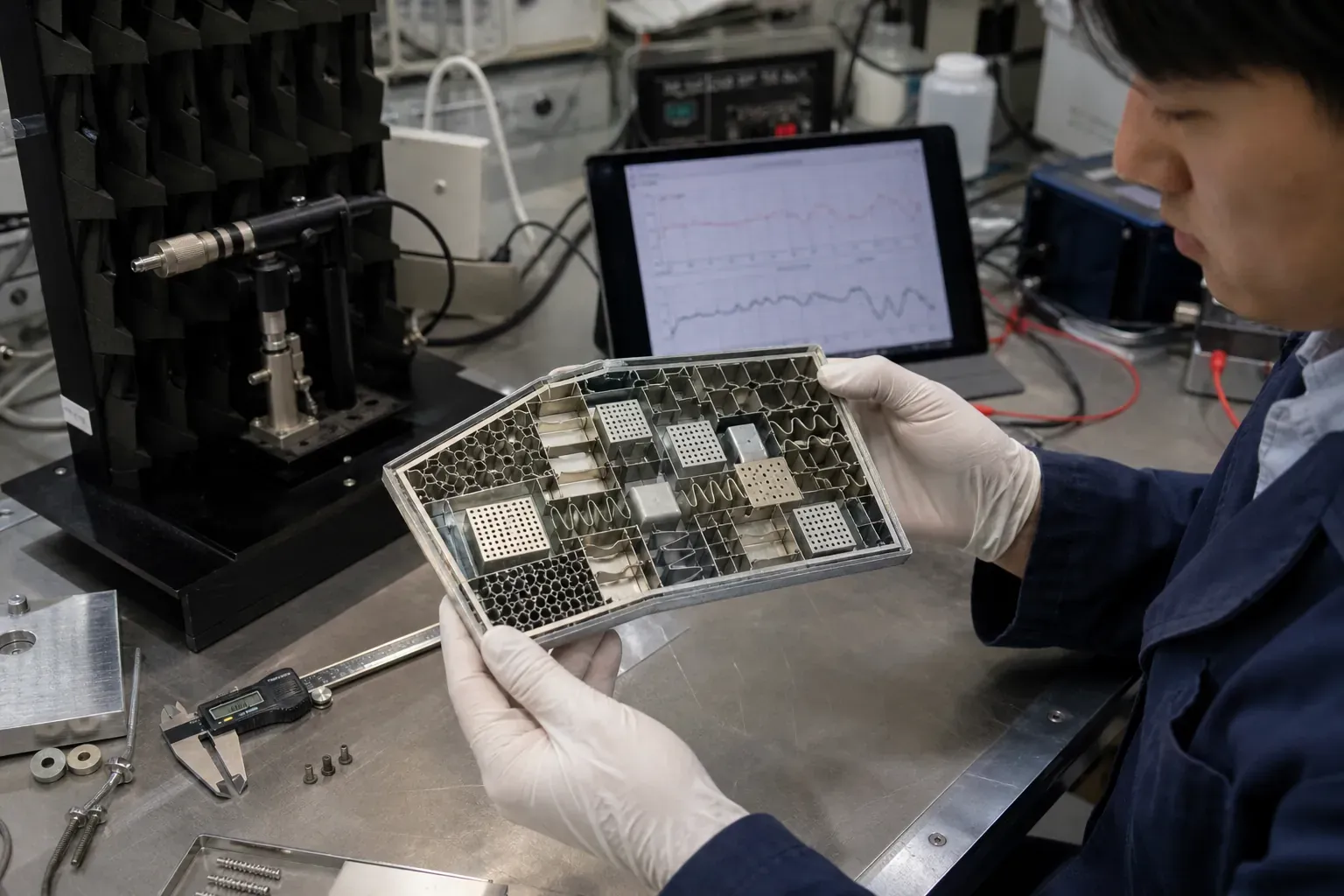

이서윤 연구원은 덕트 벽면의 타일 하나를 분리했다. 패널 속에는 직선으로 보이지 않는 미로형 통로와 높이가 서로 다른 작은 공동들이 겹겹이 들어 있었다. 일부 셀에는 얇은 실리콘 막과 금속 질량체가 붙어 있었고 다른 셀에는 미세 천공판 뒤로 접힌 공기 채널이 이어졌다. 패널은 엔진 소리를 단순히 반사하지 않았다. 소리가 좁은 목을 통과할 때 생기는 점성 마찰, 공동 안의 열손실, 막의 점탄성 변형이 음향 에너지를 열과 미세 진동으로 분산시켰다.

오전 6시 17분, 제어 알고리즘이 회전수 상승을 감지했다. 블레이드 통과 주파수가 1,900Hz 부근으로 이동하자 패널의 전기 구동 셀이 아주 작게 수축했다. 공진 공동의 유효 길이가 바뀌고 흡음 피크도 따라 이동했다. 전압은 실험실 시제품보다 낮아졌고 엔진 주변의 마이크 16개가 측정한 표적 대역 음향 에너지는 기준 상태보다 약 90% 낮게 나타났다. 모니터 아래에는 작은 문장이 함께 떠 있었다. ‘전체 소음 90% 저감 아님. 표적 대역 음향 에너지 기준.’

실증센터 밖에서는 차이가 더 현실적으로 느껴졌다. 방음벽 너머 대기 중이던 공항 지상조업사 박민호 씨는 엔진 시험이 끝난 뒤 귀마개를 벗고 한동안 아무 말 없이 활주로 쪽을 바라봤다. 그는 ’예전에는 낮은 소리가 먼저 몸에 들어왔는데 오늘은 높은 바람 소리만 남았다’고 말했다. 이 패널은 소리를 없앤 것이 아니라 엔진 덕트와 동체로 전달되는 가장 불쾌한 저주파 에너지를 골라 줄인 것이다.

2. 핵심 요약 (Quick Overview & TL;DR)

항목	내용
핵심 기술	미세 천공판, 접힌 유로, 헬름홀츠 공진기, 막형 질량-스프링 공진기를 1cm급 패널 안에 배열하는 음향 메타물질 흡음 구조
예상 상용화 시점	2029년 전후. 우선 항공기 엔진 나셀의 특정 주파수 라이너와 지상 공항 방음 설비부터 적용될 가능성이 큼
현재 기술 수준, 2026	저주파 단일·다중 대역의 높은 흡음은 실험실에서 검증됐지만 1cm 두께로 고속 유동을 받는 실물 제트엔진에서 광대역 90% 저감은 아직 미실증
결정적 패러다임 전환	두꺼운 흡음재로 소리를 감싸는 방식에서 엔진의 주파수 스펙트럼에 맞춰 표면 임피던스를 설계하는 얇은 주파수 선택형 라이너로 이동
주요 기술적 동력	3D 프린팅과 미세가공, 역설계 알고리즘, 실시간 주파수 추적, 경량 복합재, 압전·유전탄성체 기반 능동 조정
해결 과제	고속 유동에서의 성능 유지, 다중 주파수 광대역화, 열·진동·습기·이물 내구성, 압력손실과 질량 증가, 항공 인증

여기서 90%라는 숫자는 주의해서 읽어야 한다. 음향 에너지의 90%가 줄어들면 이상적인 조건에서 약 10dB의 저감에 해당하지만 흡음률 0.90은 곧바로 엔진 외부의 전체 소음이 90% 낮아진다는 뜻이 아니다. 실제 성능은 패널이 덮는 면적, 입사각, 엔진 회전수, 유동 속도, 음원과 마이크의 위치에 따라 달라진다.

3. 현재 상황 및 기술적 토대 (2026년 기준)

핵심 원천 기술 및 메커니즘 (원리 및 기술 아키텍처 상세)

일반적인 다공성 흡음재는 저주파를 흡수하려면 소리의 파장에 비례해 두꺼워져야 한다. 공기 중 300Hz의 파장은 약 1.14m이므로 기존 흡음재로 이 대역을 처리하려면 수십cm급 깊이가 필요하다. 음향 메타물질은 이 한계를 재료의 화학 성분보다 구조의 형상으로 우회한다.

첫 번째 층은 미세 천공판이다. 구멍이나 슬롯을 통과하는 공기는 좁은 목에서 큰 입자속도를 만들고 구멍 벽면의 점성 경계층과 열 경계층에서 에너지를 잃는다. 두 번째 층은 헬름홀츠 공동 또는 미로형 접힌 유로다. 공기가 실제로 지나가는 경로를 패널 안에서 여러 번 접으면 물리적 두께는 1cm여도 음향적으로는 훨씬 긴 유효 길이를 갖는다. 단순화한 헬름홀츠 공진 주파수는 f = c 곱하기 제곱근 of S 나누기 V와 유효 목 길이의 곱으로 표현할 수 있으며 슬롯 면적 S, 공동 부피 V, 유효 목 길이를 조절해 목표 주파수를 맞춘다.

세 번째 층은 막형 공진기다. 얇은 막과 작은 질량체를 결합하면 질량-스프링 시스템이 되고 특정 주파수에서 막의 변위가 커진다. 이때 막의 점탄성 손실과 공동 내부의 열손실이 결합해 소리의 운동에너지를 열로 소모한다. 여러 셀의 공진점을 300Hz, 450Hz, 700Hz, 1,200Hz처럼 분산시키면 하나의 날카로운 흡음 피크를 넓은 대역으로 겹칠 수 있다.

핵심은 굴절이라는 표현보다 음향 임피던스 정합에 있다. 패널 표면의 정규화 임피던스가 공기와 비슷한 저항 성분을 갖고 반응 성분이 0에 가까워지면 입사파가 되돌아가지 않고 패널 안으로 들어간다. 이후 미세 유로와 점탄성 재료가 에너지를 소모한다. Scientific Reports의 초박형 메타물질 연구는 물속 구조이지만 접힌 채널과 고무 코팅으로 느린 음속과 손실을 만들어 181Hz에서 흡음률 0.99 이상, 365Hz에서 900Hz까지 흡음률 0.9 수준을 제시했다. 실제 항공기용 공기 구조와 매질은 다르지만 두께보다 긴 음향 경로와 손실을 구조 안에 넣는 설계 원리를 보여준다.

공기 중에서는 Extreme Low-Frequency Ultrathin Acoustic Absorbing Metasurface가 50Hz에서 실험 흡음률 99.99%, 두께 1.3cm를 보고했다. 그러나 이 결과는 제트엔진 덕트의 고속 유동, 온도 변화, 넓은 입사각, 구조 진동이 없는 조건에서 얻은 것이다. 따라서 2029년의 1cm 항공 패널은 이 연구들을 그대로 축소한 제품이 아니라 공진기 배열과 내열 구조를 새로 설계한 산업용 시스템이 될 가능성이 높다.

또 하나의 구분도 필요하다. 나노 메타물질이라는 명칭이 붙더라도 실제 소리를 제어하는 핵심 형상은 나노미터 원자 구조가 아니라 수십μm에서 수mm 범위의 슬롯, 막, 공동, 격자일 수 있다. 1cm는 패널의 전체 두께를 뜻하며 내부 미세구조의 크기와는 다른 개념이다.

글로벌 선도 기관 및 산업계 동향 (주요 대학, 기업, 연구소의 실증 현황)

KAIST 음향 메타표면 연구진은 공진 주파수가 서로 다른 메타 공진기를 다공성 층 안에 배열해 180Hz에서 550Hz까지 80% 초과 흡음을 구현했다. KAIST KOASAS에 공개된 연구 기록에 따르면 흡음층 두께는 300Hz 기준 파장의 약 10분의 1이었고 경사 입사에도 성능을 확인했다. 이는 항공기 나셀의 제한된 공간에 여러 공진 셀을 넣는 설계의 직접적인 출발점이다.

NASA Glenn Research Center는 음향 라이너를 실제 엔진에 가까운 Advanced Noise Control Fan 시험장치에서 평가하고 있다. NASA의 2023년 시험 보고서는 미세구조 다층 다공성 라이너가 톤 성분에서 2dB에서 13dB, 광대역 성분에서 약 3dB의 저감을 보였다고 기록한다. NASA의 다른 QUEEN 팬 시험에서도 천공판-벌집형 라이너가 첫 블레이드 통과 주파수를 약 11dB 낮췄다. 기존 라이너가 이미 특정 톤에서 실질적인 효과를 내고 있다는 점은 메타물질 패널의 진입 시장을 만든다.

2024년 공개된 재구성 가능한 유전탄성체 흡음기 연구는 5kV 구동으로 흡음 피크를 697Hz에서 1,204Hz로 이동시키고 15dB 흡음 대역폭을 약 435Hz에서 820Hz로 넓혔다. 항공기 엔진에서는 회전수에 따라 블레이드 통과 주파수가 이동하므로 고정형 패널보다 주파수 추적형 셀이 유리할 수 있다. 다만 5kV 전압, 절연 신뢰성, 전자장치의 열·진동 내구성은 별도의 항공 인증 문제를 만든다.

독일 Technical University of Darmstadt와 Fraunhofer LBF는 2025년 항공기 동체용 진동 메타물질과 페로일렉트렛을 결합해 300Hz에서 진동 21.6dB, 기내 방사 음향 18.3dB 저감과 최대 2.85% 에너지 변환 효율을 보고했다. Fraunhofer 공개 연구 기록은 이것이 엔진 덕트용 흡음 패널과 동일한 기술은 아니지만 얇은 항공 구조물 자체를 음향·진동 제어면으로 바꾸는 흐름을 보여준다.

MIT는 항공기와 헬리콥터 조종실을 대상으로 특정 주파수의 음압을 줄이는 메타물질 기반 청력 보호 기술을 라이선스 후보로 제시하고 있다. 이 흐름이 엔진 나셀, 객실 패널, 지상조업자 보호구로 이어지면 메타물질은 단일 부품이 아니라 항공기 전체의 음향 제어 플랫폼으로 확장될 수 있다.

4. 실현 가능성을 높이는 동력 vs 극복해야 할 난제

🚀 기술 실현을 앞당기는 핵심 동력 (Key Drivers)

1. 공진기 배열을 자동으로 설계하는 역설계와 적층제조

2026년의 설계자는 패널 형상을 손으로 조정하지 않는다. 엔진 회전수별 음향 스펙트럼, 패널 면적, 허용 압력손실, 질량, 온도 조건을 입력하면 최적화 알고리즘이 수백 개 셀의 슬롯 폭과 공동 깊이를 동시에 탐색한다. 금속 레이저 분말층 제조, 고온 폴리머 프린팅, 미세 천공 가공이 이 복잡한 내부 유로를 단일 부품으로 만들 수 있게 한다.

2. 고정형 흡음재에서 주파수 추적형 라이너로의 이동

제트엔진의 소음은 회전수와 블레이드 수에 따라 이동한다. 따라서 2029년형 패널은 수동 공진기와 함께 압전막, 유전탄성체, 미세 밸브 또는 전자식 임피던스 조정기를 일부 셀에 넣을 가능성이 높다. 모든 소리를 능동적으로 상쇄하는 것이 아니라 에너지가 큰 몇 개의 톤만 골라 공진점을 이동시키는 방식이다. 필요한 전력과 제어 복잡도가 전면 능동소음제어보다 작다는 점이 장점이다.

3. 항공기 경량화와 공항 소음 규제의 동시 압력

기존 벌집형 라이너는 효과가 있지만 공간과 질량을 차지한다. 차세대 고바이패스 엔진과 개방형 팬은 효율을 높이는 대신 저주파 소음과 구조 진동 문제를 키울 수 있다. 1cm 메타물질 패널이 기존 라이너 일부를 대체한다면 같은 나셀 공간에서 더 많은 공력 설계를 확보하거나 동체·객실 벽에 음향 기능을 추가할 수 있다.

⚠️ 넘어야 할 기술적·제도적 장벽 (Bottlenecks)

1. 고속 유동이 만드는 성능 붕괴와 압력손실

실험실 흡음기는 정지한 공기를 가정하는 경우가 많지만 엔진 덕트에서는 공기가 패널 표면을 스치며 흐른다. 유동은 슬롯의 저항과 공진 주파수를 바꾸고 경계층 박리와 난류를 만든다. 흡음률을 높이려 슬롯을 지나치게 좁히면 엔진 효율을 떨어뜨리는 압력손실이 커진다. 2029년 상용품은 흡음 성능뿐 아니라 추력 손실과 연료 소비 변화를 함께 인증받아야 한다.

2. 1cm와 광대역 저주파 사이의 물리적 절충

하나의 작은 공진기는 특정 주파수에서는 강력하지만 대역폭이 좁다. 광대역화를 위해 셀을 여러 개 넣으면 제작 오차와 상호 결합이 증가하고 각도와 온도에 따라 피크가 흔들린다. 1cm 두께로 100Hz에서 수kHz까지 모든 소리를 완전히 흡수한다는 주장은 인과성·대역폭·손실의 한계를 함께 검토해야 한다. 현실적인 제품은 엔진의 지배적인 톤과 저주파 몇 개를 선택적으로 줄이는 형태가 될 가능성이 크다.

3. 항공 인증과 현장 유지보수

패널 내부의 미세 슬롯은 먼지, 얼음, 오일 미스트, 탄소 입자에 막힐 수 있다. 고온과 반복 진동으로 막의 장력이 바뀌면 공진 주파수도 이동한다. 항공 당국은 화재·연기·독성, 이물 충격, 피로 수명, 정비 교체주기, 전자식 조정기의 고장 안전성을 모두 요구할 것이다. 연구실에서 99%를 기록한 시제품이 항공기 부품이 되기까지 가장 긴 시간이 걸리는 구간은 소재 개발이 아니라 인증과 정비성 검증일 수 있다.

5. 산업 생태계 및 사회적 파급 효과 (Impact Analysis)

1) 관련 산업 지형 및 비즈니스 모델 변화

첫 번째 변화는 항공 라이너의 상품 단위가 소재에서 설계 데이터로 이동하는 것이다. 제조사는 동일한 외형의 패널을 판매하면서도 항공사와 엔진 제조사의 회전수, 블레이드 수, 덕트 형상에 맞춘 내부 셀 배치를 별도로 제공하게 된다. 라이너 제조사는 음향 설계 소프트웨어, 시험 데이터, 주파수별 보정 알고리즘을 함께 판매하는 구독형 모델을 만들 수 있다.

두 번째 변화는 나셀 안쪽의 빈 공간을 정비 가능한 스마트 부품으로 보는 시각이다. 기존의 벌집 코어를 전부 바꾸는 대신, 고정형 흡음 라이너 위에 1cm 메타물질 카트리지를 삽입하거나 특정 톤이 강한 구간에만 타일을 배치할 수 있다. 엔진 정비 때 마이크 측정값을 읽고 셀 모듈을 교체하는 예측정비 시장도 생긴다.

세 번째 수요처는 제트기만이 아니다. 전기 수직이착륙기, 고속철도 대차, 선박 추진 덕트, 도심형 환기설비, 데이터센터 냉각팬이 모두 저주파와 공간 부족이라는 같은 문제를 갖는다. 특히 전기모터는 엔진 폭발음이 적은 대신 기어·인버터·팬의 특정 톤이 선명해질 수 있어 주파수 선택형 메타물질의 가치가 커진다.

2) 개인의 삶과 노동 환경의 재편

공항 주변 주민에게 가장 먼저 체감되는 변화는 평균 소음도의 급격한 하락보다 몸을 누르는 저주파 진동의 감소다. 창문이 흔들리고 벽면이 울리는 현상이 줄어들면 같은 데시벨 수치에서도 수면 방해와 불쾌감이 낮아질 수 있다. 다만 소음 저감 효과가 비행 경로와 엔진 운항조건에 따라 달라질 수 있으므로 공항은 패널 성능을 광고하기보다 활주로별 실측 데이터를 공개해야 한다.

항공 노동자에게는 보호구의 역할도 바뀐다. 지상조업자는 모든 소리를 막는 귀마개보다 엔진 경고음과 무전 주파수는 통과시키면서 블레이드 통과 톤만 줄이는 선택형 보호구를 사용할 수 있다. 정비사는 공진 셀의 막힘, 변형, 공진점 이동을 진단하는 새로운 업무를 맡게 된다. 음향 데이터 분석가, 메타물질 정비 기술자, 항공 소음 인증 전문가가 기존 기계·전기 직무와 결합할 가능성이 높다.

6. 자주 묻는 질문 (FAQ)

Q1. 1cm 두께의 패널이 정말 제트엔진 소음의 90%를 없앨 수 있나요?

A. 2029년에는 특정 저주파 또는 블레이드 통과 주파수 대역의 음향 에너지를 90% 줄이는 제품이 나올 가능성이 있지만 모든 주파수와 모든 방향에서 제트엔진 전체 소음을 90% 줄인다는 뜻은 아닙니다. 실제 엔진 적용에서는 약 10dB 안팎의 표적 대역 저감으로 검증될 가능성이 큽니다.

Q2. 나노 메타물질은 일반 흡음재와 무엇이 다른가요?

A. 핵심 차이는 재료의 이름보다 구조 설계에 있습니다. 미세 천공판, 접힌 유로, 헬름홀츠 공동, 막형 공진기를 배열해 공진 주파수를 낮추고 표면 임피던스를 공기와 맞춘 뒤 점성·열·점탄성 손실로 음향 에너지를 소모합니다. 실제 구조의 크기는 나노미터보다 수십μm에서 수mm인 경우가 많습니다.

Q3. 이 기술은 언제부터 항공기에서 볼 수 있나요?

A. 2027년에서 2028년에는 팬과 덕트 모사 시험, 2029년 전후에는 특정 엔진의 나셀 라이너 또는 공항 방음 설비에 제한적으로 적용되고 2030년 이후에야 대형 민항기용 인증 부품으로 확대될 가능성이 높습니다. 초기 제품은 정지 상태의 흡음률보다 비행 조건에서의 삽입손실, 압력손실, 내구성으로 평가받게 됩니다.
